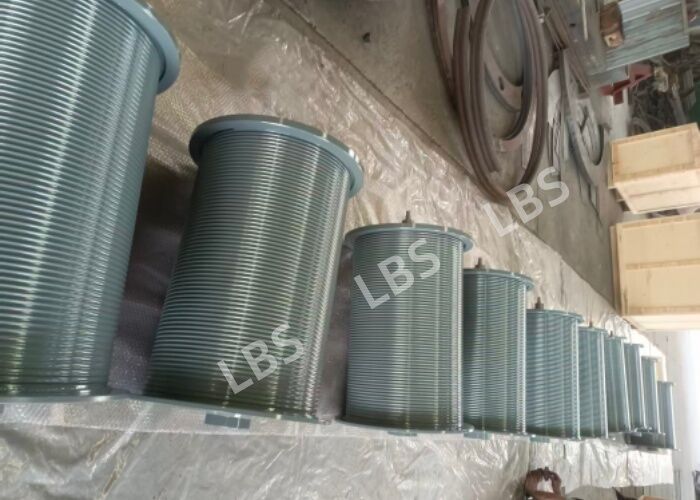

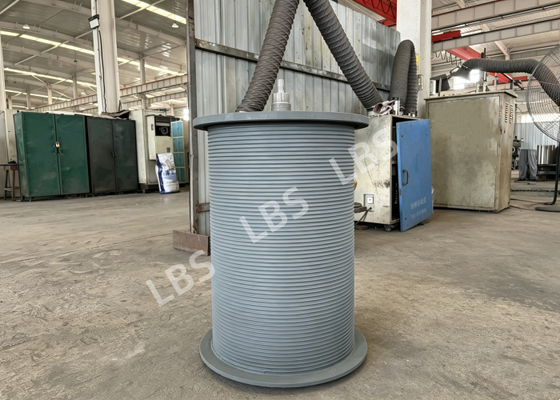

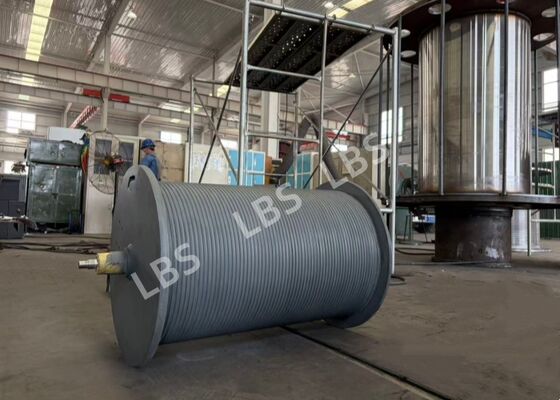

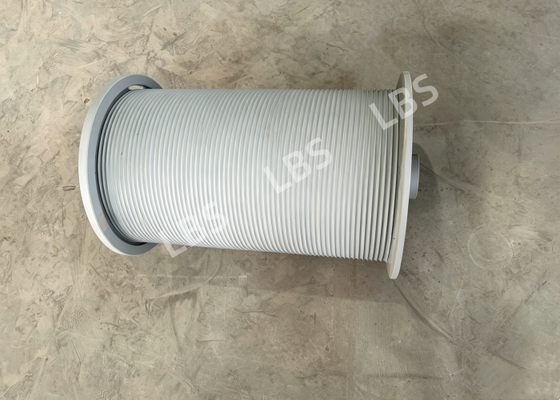

3層巻き右ねじり溝ケーブルドラム

1. 製品紹介

本製品は、樽、両端の側板、接続軸受けを組み立て溶接した溶接複合構造を採用しています。溶接は、溶接漏れ、冷間溶接、亀裂、ブローホール、介在物などの溶接欠陥を排除するために厳密に管理されています。樽の両端の同心度公差は0.1mmで、加工精度が高いです。完成品には防食塗料が塗布されています：亜鉛リッチエポキシプライマーにポリウレタン塗料のトップコート、RAL7031マシングレー、総乾燥膜厚≥120μm。塗膜は垂れ、剥がれ、めくれがなく、優れた耐候性と防食性能を発揮します。すべての部品表面は機械的損傷がなく滑らかで、昇降装置の長期間連続運転の要件を満たしています。

2. 製品パラメータ

3. 製品の利点

(1) 多層巻きにおける安定したロープ配置：Φ10mm鋼線ロープに正確に合わせたカスタム右ねじりスパイラルロープ溝。3層巻き条件下では、鋼線ロープの絡み合いや噛み込みが少なくなり、ワイヤーロープの摩耗を軽減し、寿命を延ばします。

(2) 高精度加工：樽の同心度を厳密に管理し、ロープ溝を正確に成形。ガイド傾斜面設計により、ロープの出入りがスムーズになり、衝撃荷重が低減されます。

(3) 強固な溶接構造：樽と端板間の全溶け込み溶接で、溶接品質は検査基準に準拠。高い構造強度と疲労抵抗により、交互の昇降荷重に耐えます。

(4) 長期防食保護：亜鉛リッチエポキシプライマーとポリウレタン塗料の複合コーティング、膜厚≥120μm、RAL7031マシングレー。良好な防錆性、耐塩水噴霧性、湿潤、海洋などの腐食環境に適しています。

(5) 高い組み立て互換性：端板に4つのM10取り付け穴が事前に開けられており、標準化されたインターフェースにより、ウインチや昇降機構への迅速な組み立てと交換が可能です。

4. 適用シナリオ

オフショアリフティングウインチ、港湾昇降設備、移動式建設クレーン、海洋デッキ機械、鉱山巻上設備に広く適用されています。オフショアプラットフォーム、ドック、造船所、建設機械現場に適しており、ワイヤーロープの巻き取り/巻き戻し、荷重の吊り上げ、牽引作業を行います。
