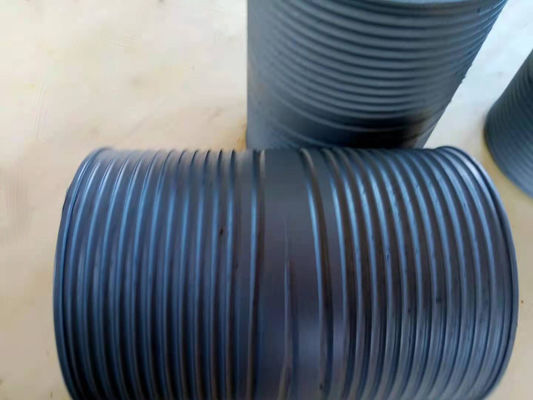

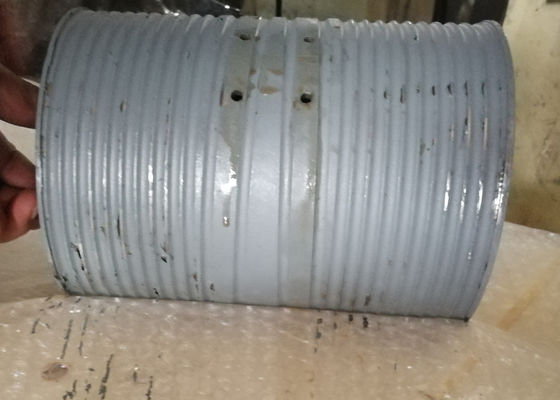

| 製品名: | 溝があるウィンチのドラム | 材料: | Q355B |
|---|---|---|---|
| 溝のタイプ: | 螺線形の溝 | 表面処理: | 熱いスプレー亜鉛 |
| 表面色: | グレー | 構造: | 溶接される |
| Dia.ofロープ: | 6mm | 層: | 1つの層 |
| 使用: | アセンブリ ウィンチ | ロープ容量: | 30m |
| ハイライト: | 二重溝があるウィンチのドラム,炭素鋼の溝があるウィンチのドラム,Q355Bのウィンチの二重ドラム |
||
溝があるウィンチのドラム材料: 炭素鋼、合金鋼、ステンレス鋼、アルミニウム、高力鋼鉄、等
物質的な標準:GB、AISI、ASME、ASTM、JIS、DIN、…
周囲温度:-40 °のCから+45 ° C
Stroageの周囲温度:-40 °のCから+50 ° C
溝のタイプのドラム: 螺線形の溝かLebusの溝
ドラムの回転方向:左か右
処理方法:機械仕事
ワイヤー ロープの直径:3 MM~100 MM
プロセス用機器:CNCのマシニング センター
| いいえ: | ワイヤー直径（mm） | 引っ張る力（KN）を | 回転方向 | ドラム直径（mm） | ドラム長さ（mm） |
| 1 | 3~8 | 3~10 | 左、右 | >160 | <1000> |
| 2 | 10~16 | 12~20 | 左、右 | >320 | <>1000 |
| 3 | 18~24 | 20~80 | 左、右 | >480 | <>1000 |
| 4 | 26~32 | 100~120 | 左、右 | >640 | <>1000 |
| 5 | 34~40 | 150~200 | 左、右 | >800 | <>1000 |
| 6 | 42~50 | 240~400 | 左、右 | >1000 | <>1000 |
1. ドラムのフランジは垂直負荷の下であらゆる条件で壁を、ドラムをたたくためにである。
2。ロープは巻くことの過程において張力の下でロープが溝の壁に対して押しつぶされるように保たれなければならない。巻くことがこの条件を満たすことができない場合出版物のローラーは使用される。ロープの張力が少なくとも2%の破損張力または10%の労働量べきであることが一般に推薦される。
3. 艦隊の角度の範囲は一般に決して1.5度以上および0.25度以下べきである。
4. sheaveがドラムから解放されるワイヤー ロープによってが行き渡るとき、sheaveの中心はドラムの中心にあるべきである。
5. ロープは、最大負荷の下で円形、緩くない保たれなければならない。
6. ロープは回転拘束構造でなければならない。
Plsの測定別の負荷の下のロープの直径の変更

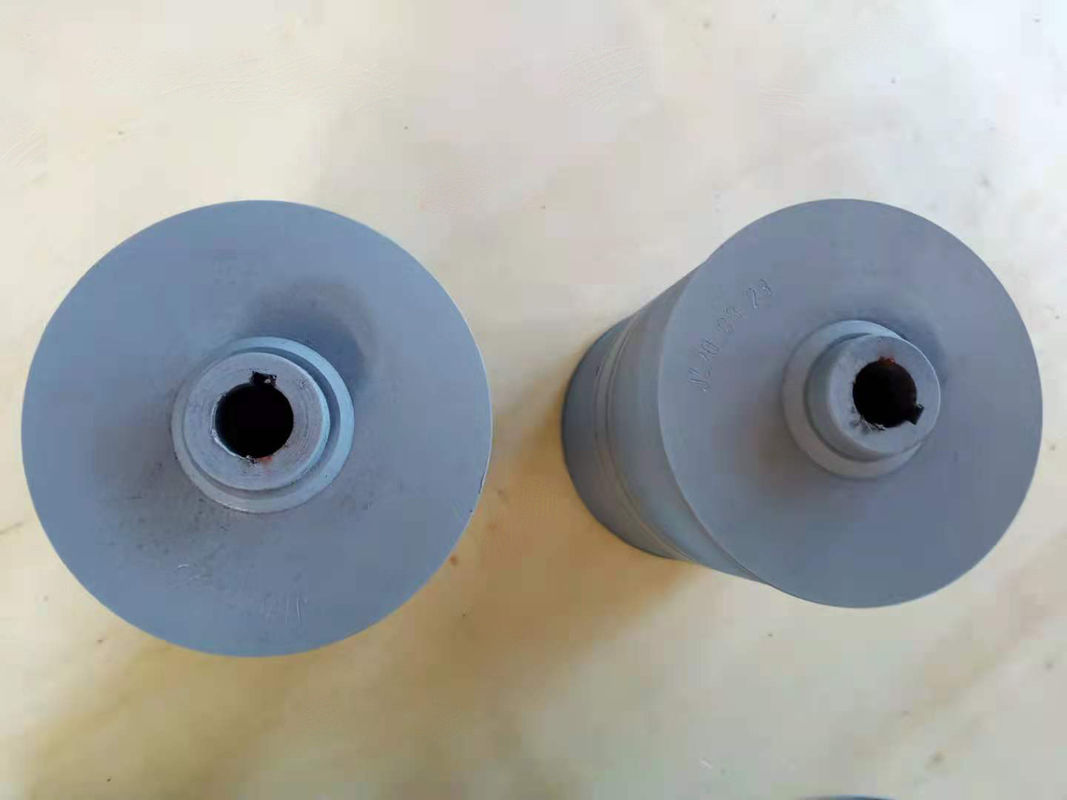

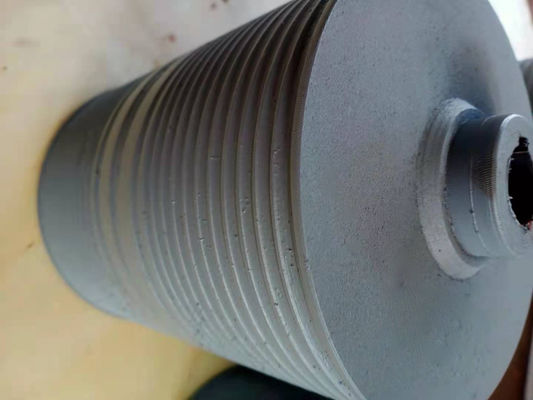

溝のドラム構成: ドラム中心、フランジ、シャフト、等
処理:溝が付いているロープ ドラムはそれらに直接割り込んだ。フランジが付いているウィンチのドラムは、顧客の要求に従って、ドラムのボディに、LBSの溝直接フランジ溶接されるか、またはねじボルトで固定される切られる。溝の幾何学はロープの構造、直径および長さと適用によって定められる。ドラムに実際の作動条件のための必須の取付け次元がある。
1. 沖合いの海洋の機械類:沖合いの石油クレーン ウィンチ、係留ウィンチ、牽引のウィンチ、Man-ridingのウィンチ、アンカー ウィンチ、水文学のウィンチ
2.機械類を設計すること:ケーブルのウィンチ、機械を積むタワー クレーン油圧ウィンチ
3.油田の企業:石油開発の装備、石油のトラクターの起重機、石油の改修の装備、Trailermountedのポンピング ユニットのウィンチ、記録のウィンチ、等
4。造る機械類:造るワイプの壁のウィンチ、巻上げの起重機、ウインドラス
5.採鉱のウィンチ:ウィンチを、ウィンチ急派し、沈降のウィンチ、等を支柱引っ張る
6.クレーン機械類:橋持ち上がる機械、タワー クレーン、ガントリー クレーン、クローラー クレーン ウィンチ
