24mmのワイヤロープ用のボルト付き60°折りたたみレバス

1製品説明

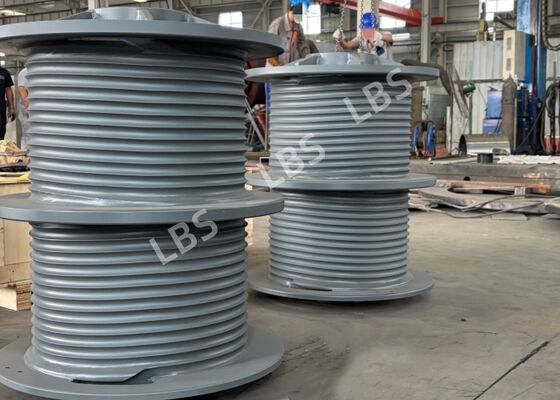

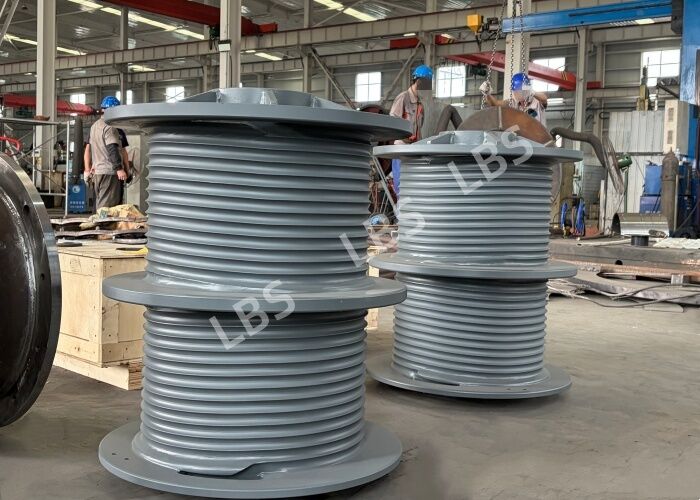

これは,高強度低合金鋼Q355Dから製造されたレバスの溝付きダブルドラムである. 全体のドラム長が900±0のスプリント対称のダブルドラム構造を有する.3mm,外径 Φ71060°折りたたみのレブスロープ溝が装備されている.左側と右側の螺旋溝は完全に対称である.左側の螺旋は,ロープを左から右に回転させる.右ヘリックスが右から左にロープを巻き込む間1層あたり13.5コイルと0°のスタート角度で2層があり,鋼鉄ロープの2方向のスローリングを順序的に可能にします.

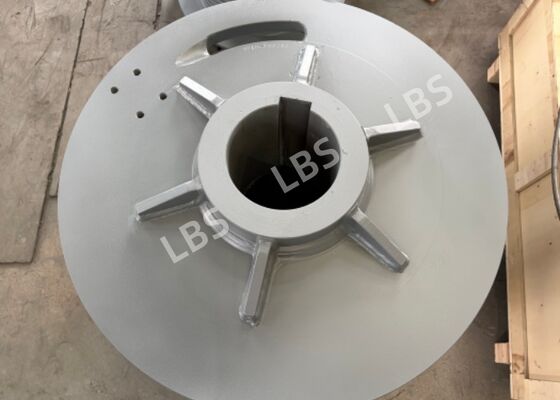

この製品は,溶接式組成構造を採用している.厚さ≥12mmの鋼板では,溝は,溶接規格GB985-88およびGB986-88に従って加工されている.鋭い利きは全て剥がされ,丸められています精密加工されたロープ溝は,鋼鉄ワイヤロープのスムーズな巻き込みを保証し,ロープの粉砕,噛み,乱雑なスローリングのリスクを軽減します.マウントボルトの穴は,両端のフレンズに配置され,リッチと上げ装置に直接組み立てられます.海上や建設機械を吊るす作業条件に適しています.

2製品パラメータ

3商品のメリット

(1) 60° 折りたたまれたレバスロープグリューブ設計:対称的な左と右の螺旋グリューブが鋼鉄ロープのクリーンな多層巻き方を導いて,ロープの粉砕,ジャンプ,噛み合いを防止します.ワイヤロープの使用寿命を大幅に延長し,維持費を削減する.

(2) 高強度素材:Q355D高強度低合金鋼は,低温での優れた衝撃性能,疲労耐性,負荷能力を提供します.重荷や海洋腐食性のある環境に最適.

(3) 精密対称螺旋構造: 0° スタート角度を持つ完全対称の左と右螺旋は,同期的で安定した双方向ロープスローリングを保証します.ドラムの両端のバランスの取れた負荷と滑らかなウィンチ操作.

(4) 熟練した溶接技術:厚いプレートは,国定の溶接仕様に従って,地面溶接で溝がつく.高質の溶接強度と交代負荷に対する耐性は,堅牢で信頼性の高い全体構造を保証します.

(5) 精密加工: 重要な寸法が厳格な許容範囲内で制御されます. フレンズと内孔の幾何学的許容量は要求を満たします.装置の振動を減らすため,高い組立精度と良好な設置同心度を保証する.

(6) 表面の仕上げを最適化: 鋭い縁を磨き,丸め,溶接を磨き,ストレスの集中をなくし,ワイヤロープの切断損傷を防ぐ.

4応用シナリオ

主に海上エンジニアリングの重力リフティング機器に使用されます. 海上プラットフォームクレーン,海上デッキリッチ,海上石油とガス掘削プラットフォーム,船舶の持ち上げ装置と浮遊クレーンリッチシステム重い港口クレーンと鉱山リッチにも適用されます.
