商品の詳細:
お支払配送条件:
|
| 材料: | Q355D | ロープの直径: | 36.9mm |
|---|---|---|---|
| ドラム直径: | 1450mm | ロープ溝: | Lebusの溝 |
| 溝の回転: | 左利き | 取付タイプ: | ボルトオン |

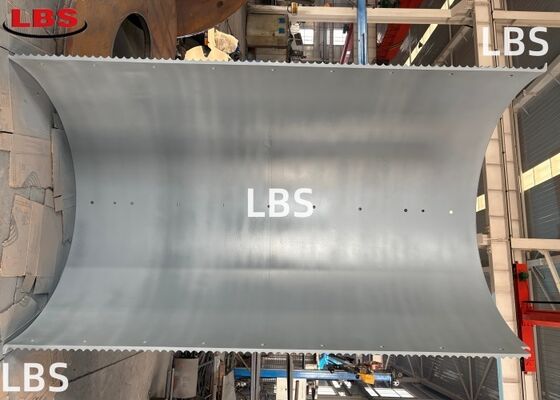

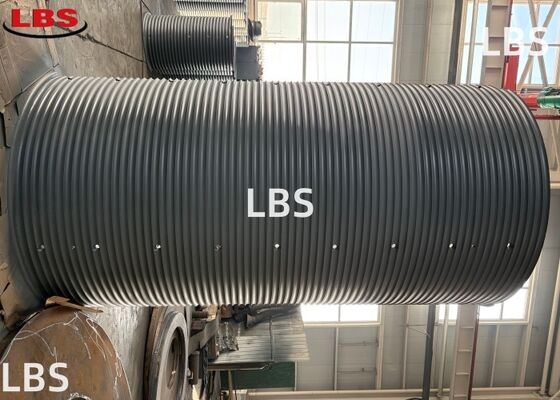

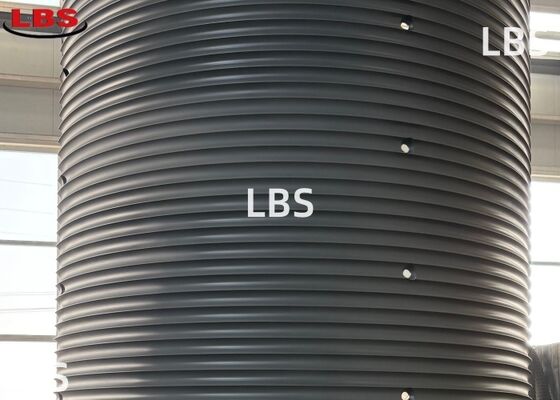

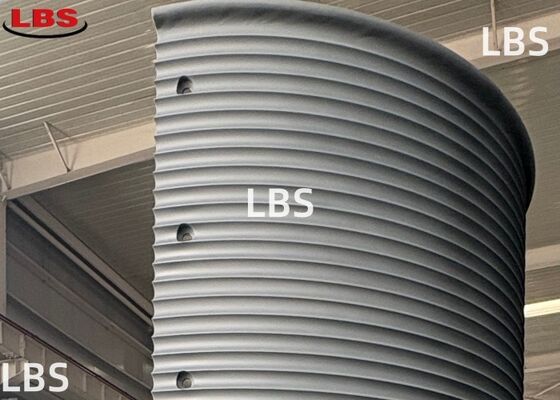

この重用レバスの溝ドラムインラーは,左手50°リード角度と堅牢な37.9mmピッチを組み込む36.9mmワイヤロープアプリケーションのために特別に設計されています.モデルDN36.9D1450-L2672は70の総長容量 ± 1 mm の,5 回転槽のパターン.分割型袖は,54 M20 式反沈型ソケットヘッドスクロールを使用して安全に固定されます.基本ドラム・ボディへの使用可能な接続を作成溝の下の直径は Φ1450 mm,最初の層のロープの中央直径は Φ1486.9 mm,このドラムスリーブは,厳しい重荷作業のために信頼性の高い多層スロール性能を保証します..
| パラメータ | 仕様 |
|---|---|
| 製品名 | レバス グルーブ ドラム・スリーブ / LBS スプリット・ライナー |
| モデル番号 | DN36.9-D1450-L2672 |
| ワイヤロープ直径 | 36.9mm |
| 溝の種類 | レバス (タンジェンシャルクロスオーバー) |
| グルーブ オリエンテーション | 左利き |
| リードアングル | 50° |
| ピッチ (P) | 37.9mm |
| 溝の回転 (Z) | 70.5 |
| 溝の下の直径 | Φ1450 mm |
| 第1層ロープセンターダイア | Φ1486.9 mm |
| 総長さ (L) | 2672mm (±1mm) |
| マウントタイプ | ボルトオン (54 × M20 カウンターサンクソケットヘッドスクリュー) |
| 材料 | Q355D 合金鋼 |

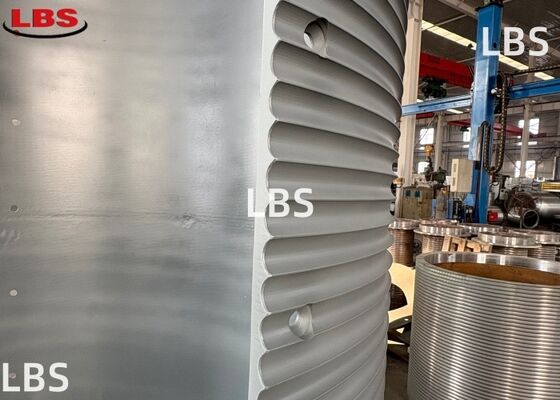

このドラム・ライナーを 特徴とするのは 重力ボルト付きの固定システムです54 M20 countersunkソケットヘッドスクリューを搭載し,複雑なリダウンをせずに直接的なフィールド交換を可能にします左側の50°のリード角は,船団の角度要件に正確にマッチされ,すべての70.5のロープターンで制御された層から層への移行を可能にします.36 mm のピッチは,36 mm のピッチのピッチを最大化します.高速スロール中に摩擦と熱蓄積を減らす.さらに,臨界端に加工された10mm × 45°のチャンファーで,ストレスの濃度を最小限に抑え,入口と出口中にロープを磨削接触から保護する.
この重型ドラムスリーブは,厳しい環境で36.9mmのワイヤロープで動作する大規模なリフティング機器のために設計されています.一般的な展開には,オフショア・ピエダスタルクレーン,港口コンテナ処理システム信頼性の高い多層巻き込みが直接操作安全に影響を与える鉱山吊り上げ機.ボルトオン・スプリット・デザインは,保守アクセスが制限されている重量船舶のアプリケーションで特に価値があります船舶または構造からドラム組成全体を取り除くことなく,乗組員に磨かれた溝を交換できるようにする.他のアプリケーションは,浮遊型生産貯蔵容器,船上のクレーン,精密な溝を要する高容量リッチを最小限の停止時間で厳格な産業および海洋条件のために構築された耐久性があり,使用可能なドラムインナーを探しているオペレーターにとって,このコンポーネントは実証されたフィールドパフォーマンスを提供します.
