LBSドラムは,外国から輸入されたワイヤロープの多層巻きに適した溝形です.ドラムの周縁方向のほとんどのセクションでフレンズ末面と平行に保持されているためロープの溝は,非常に小さな部分でフレンズ端面と交差するだけで,ロープの溝を回す必要があります.したがって"折りたたみロープの溝"という名前です.

この種の特殊なロープドラムの溝構造は,ドラムの多層ロープのロープの問題を解決することができます.ドラム巻きロープの多層が完全に巻き込み,スムーズにロールアウトするためにワイヤロープの使用寿命を大幅に延長できるため,このシステムは依然として最も効果的な方法であり,最も完璧です.ロープの仕様に一致するロープ溝で 500%以上でロープの寿命を延長することができます.

環境の使用:

1屋外での使用は許可されています.

2標高は2000mを超えない.

3周囲温度 -30°C~+65°C

4雨,噴水,塵の条件下で動作する.

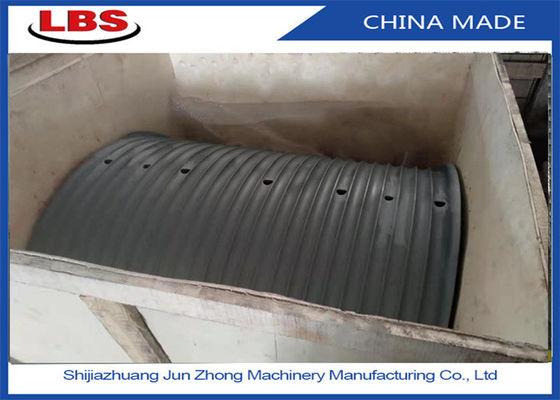

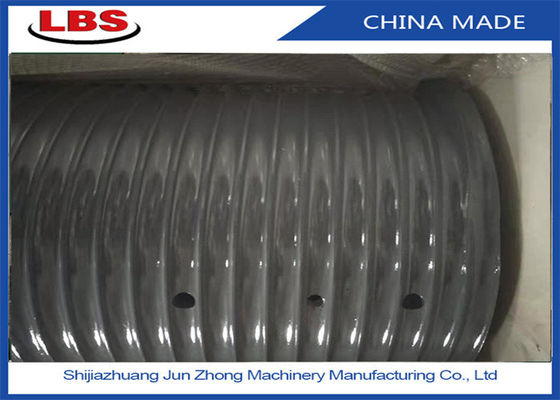

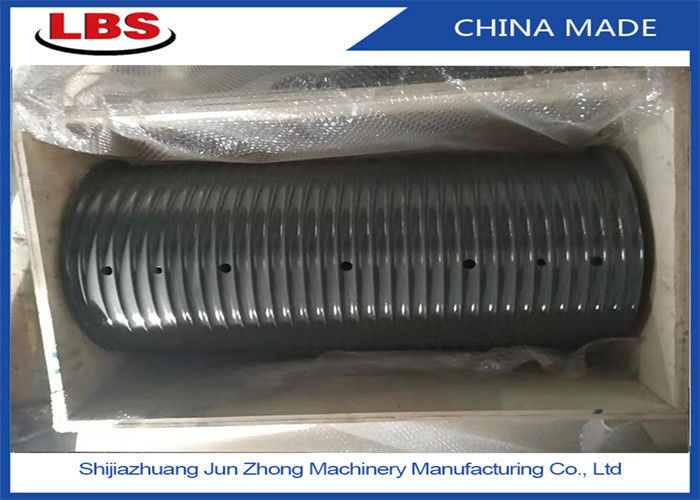

このLBSリールモデルは: LBSZ1080-1300

リバスの太鼓の直径は 1080mm 長さは1300mm

ワイヤロープの敷設サービス,船のリッチワイヤロープチェーン接続または掘削リグ,クレーンリンクケーブル敷設操作のサイトで,ワイヤロープをよりよく保護するために提供.

リンチドラムは,石油リグの重要な部分であるリンチ,リンチドラム

ロープクリップを通してドラムロープソケットに固定され,他の端

トロリーポリーグループに導入され,トロリーポリーグループがインストールされています

フック,水槽とドリルパイプストリングを装備. ウィンチが動作するとき,それは巻き

ドラムの鋼鉄ワイヤロープは,ドラムのポジティブとネガティブな回転を通してロープを巻き込み,解放するアクションを実現

太鼓の構造は,強度を満たす必要があります

ワイヤロープを きちんと巻くようにします

石油掘削リッチの発展により,リッチは

トランスミッションの形と構造の形は,しかし,リッチドラムのロープの規則は変更されません.私たちの会社が開発したLEBUSロープ溝は明らかな利点があります.LEBUSロープ溝のダブルライン形式ロープ障害現象を効果的に軽減または回避することができます. 引力ドラムの設計プロセスでは,引力ドラムの開口幅は大きい 小さいロープソケット構造,ロープ溝間隔,ロープ溝は,平行セクションとクライミングセクションのスパイラルアングルは,ドラムロープ巻き効果に影響しますワイヤロープとドラムの使用期間を延長する. ワイヤロープとドラムの使用期間を延ばす.

特徴: LBS のダブル 折りたたみ ロープ 溝は,ドラムの各回合のために,直線ロープ 溝と斜面ロープ 溝で構成されています.そして各ラウンドのための直線ロープ溝と斜面ロープ溝の位置は,正確に同じです. ワイヤロープが複数の層に巻き込まれる場合,上部ワイヤロープと下部ワイヤロープの間の交差点の位置は,横切りのロープ溝を通って固定されます.上部ワイヤロープの横断が横切りに完了するように直線ロープの溝の部分では,上部ロープは完全に下部ロープの2つによって形成された溝に落ち,ロープの間の線接触を形成します.上部と下部のワイヤロープとの接触が安定するようにロープが戻ると,ドラムの両端に戻りフレンズを持つステップ保持リングは,ロープを滑らかに上り,戻るように導きます.ロープを切り,互いに絞り合うことで引き起こされる無秩序なロープを避けるロープは上層に順調に並べられ,上層に順調に移動し,多層の巻き込みを実現します.

利点は: LBS折り畳みロープ溝,ロープを巻き込む過程でロープを解決します.ロープの乱雑なロープ,ロープを噛む主な問題.折り畳みロープ溝はワイヤロープの巻き込みをスムーズにします.負荷が層の間に均等に分布するこの技術は,電線ロープの使用寿命を大幅に延長し,電線ロープの使用寿命を500%以上延長し,電線ロープの損傷を減らすことができます.設備の操作の安全性を向上させるロープの交換の停止問題のために機械機器を削減します.

スプリット型ドラムフェンス・スキンが設置されたとき,スプリットフェンス・スキンの袖は,スムーズなスロットレスドラムに包まれ,ボルトまたは溶接によってドラムと密接に接続されます.表面の外のドラムの元の滑らかな表面は,レバスの形になるように 双重折りたたみロープ溝リンチを修正したり,ドラムを交換したりするのに便利です.

LBSロープ溝ドラムも特定の動作条件を必要とします.これらの条件の中で最も重要なのは,ワイヤロープの傾斜角度です.ロープから最初の固定ロープまでの角です一般的には,この傾き角は1.5°を超えてはならないし,0.5°未満であるべきではない.わずかな差異 (約0.25°の変動) が存在する.しかし,この一般的な統計を覚えておくのは良いことです.. 最適の傾斜角は,負荷,ケーブル構造,上げ速度にも依存する.この傾斜角は,ドラムから電輪までの10mごとに,ワイヤロープとドラムの真ん中の距離は260mm (520mmの両フレンズ間) を超えてはならない. 9 Q2 ` 2 L! LBS溝巻きの場合,傾斜角が推奨範囲を超えると,角補償器と呼ばれる特別なロープは,外部のワイヤロープを溝に押し出したり扭曲したりしてリラックスし,損傷するために使用できます.
