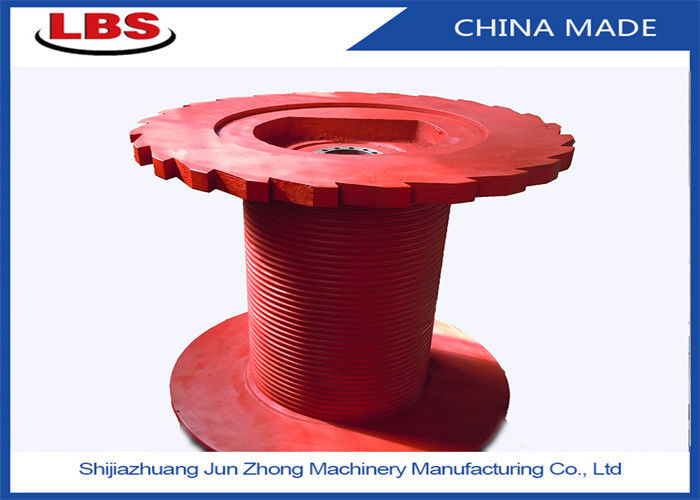

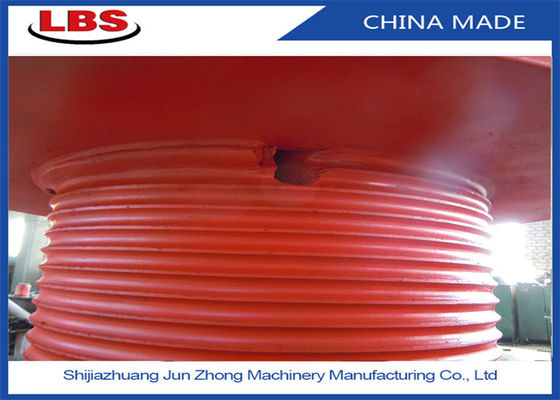

主要な部分ロープのウィンチのドラム炭素鋼Lbsの溝を装備するオイル

オイルのRigingのウィンチの主要な部品の炭素鋼LBSはワイヤー ロープのウィンチのドラムに溝を作る

LBSはである外国からもたらされるワイヤー ロープの多層巻上げのために適した一種の溝の形態ドラムをたたく。この種類のロープの溝がドラム円周の方向のほとんどのセクションでフランジの端の表面と平行保たれ、非常に小さいセクションのフランジの端の表面とだけ横断するので、ロープの溝はそれ故に名前「折るロープの溝」回らなければならない。

実用的な使用の年はこの種類のドラムの特別なロープの溝の構造が、よくワイヤー ロープの二重折られたコード スロット システムについての多層巻綱の問題を解決できる保障するためにことをことを十分におよび発表会巻き枠滑らかににかかわるドラム巻綱の多層示したりおよびワイヤー ロープの耐用年数を非常に延長できるシステムはまだ最も有効な方法および最も完全である。テストはLebusのワイヤー ロープの指定に一致させるロープの溝との500%以上によってワイヤー ロープの生命を延長するドラム・カンことを示した。

環境の使用:

1. 屋外の使用は許可される;

2. 高度は2000Mを超過しない;

3. 周囲温度-30℃ | +65℃;

4. 雨、しぶきおよび塵の状態の下で働くことを。

このLBSはモデル次のとおりである巻き取る:LBSZ1080-1300

ドラムによってが1080mmであるRibasの直径を、長さである1300mm表す、

場所のサービスを、置く船のウィンチ ワイヤー ロープの鎖の関係か掘削装置をワイヤー ロープに、よりよくワイヤー ロープを保護するために操作を置くクレーン リンク ケーブル与えなさい。

ウィンチのドラムは石油掘削装置のウィンチ、ウィンチのドラムの重要な部分である

傷つけられたワイヤー ロープの1つの端はロープ クリップを通したドラム ロープ ソケット、およびもう一方の端に固定される

空車のガイドの車輪はトロリー滑車のグループに導入され、トロリー滑車のグループは取付けられている

ホック、コックおよびドリル管のひもと装備されている。ウィンチは働くとき、傷ついている

ドラムの鋼線ロープはドラムの肯定的で、否定的な回転によってロープを巻き、解放することの行為を実現する

ドラムはワイヤー ロープの速いロープの張力に耐え、ドラム構造は強さに会わなければならない

外で、しかしまた確認するためことを端正に巻くワイヤー ロープ。

ここ数十年間に石油開発のウィンチの開発によって、ウィンチはもっと現われる

伝達形態および構造の形態は、しかしウィンチのドラムの巻綱の規則は変更ではない、私達の会社LEBUSロープの溝を持っている明らかな利点を開発した。多層巻上げのために適したLEBUSロープの溝の二重線の形態は効果的に鋼線ロープの無秩序現象を減らすか、または避けることができる。drawworksのドラムの設計過程では、drawworksのドラムは、最下の直径の選択小さい、大きい開始範囲ガイド ブロック、ロープ ソケットの構造、ロープの溝の間隔、ロープの溝の位置を平行セクションの螺線形の角度備え、上昇セクションはドラム ロープの巻上げ、becausetの効果にこれのウィンチのドラム構造の調査影響を与え、特徴は、減るのを助けるか、または油田分野の起重機ドラム無秩序なロープ現象を、ワイヤー ロープおよびドラム生命の使用を延長するために避ける。

特徴:LBSはドラムの各円形のためのまっすぐなロープの溝そして斜めロープの溝で折目ロープの溝を構成される倍増し、各円形のためのまっすぐなロープの溝そして斜めロープの溝の位置は丁度同じである。ワイヤー ロープが多数の層で傷ついているとき、上部ワイヤー ロープと低いワイヤー ロープが間の交差の転移点の位置は斜めロープの溝を通して上部ワイヤー ロープの交差が斜めセクションで完了するように固定されれば。まっすぐなロープの溝の区分では、上部ワイヤー ロープはロープ間のライン接触を形作る2本の低いワイヤー ロープによって形作られる溝に完全に上部および下のワイヤー ロープ間の接触が安定しているように落ちる。ロープが戻るとき、ドラムの両端に帰りのフランジが付いているステップ リングを保つことロープが上層へのスムーズな移行端正にそして整理される、ロープを上り、滑らかに戻るために、ロープの切断および互いを絞ることによって引き起こされる無秩序なロープを避けるために導くのに使用され多層巻上げをように実現する。

利点:ロープの溝を、ロープを巻綱の無秩序なロープ折る、LBS大きな問題をかむロープの過程において解決するため。折るロープの溝は以上500%の、ワイヤー ロープの損傷を、装置操作の安全を改善し、ロープの取り替え停止問題のための機械設備を減らすために減らす、均等に層の間で配られる負荷滑らか巻くワイヤー ロープをこの技術非常に拡張するワイヤー ロープの耐用年数を、ワイヤー ロープの生命を延長できる作る。

溝の特徴

1. それにあらゆる層で整然とした、均一強さを巻くワイヤー ロープを作る溝がとりわけある。

2. それはロープがドラムに課したこと厳密な力計算することができる。

3. 巻くことは上部の層押しつぶされるか、またはつままれるより低い層を防ぐ制御の下に全くある、

4. 溝によって、ドラムの連続的な溝は各ピッチのための動きの引きピッチを与えるために溝がピッチ ドラム半分のを渡って動く各Revelutionの2つのクロスオーバー ポイントを除いてフランジに平行である。

ワイヤー ロープのウィンチのドラムの設計パラメータ

1. ドラム直径

2. フランジ間の幅

3. ワイヤー ロープかケーブルの直径

4. ワイヤー ロープの回転方向:左右

7. ドラムの材料

8. フランジの直径

9. ワイヤー ロープの最高の労働量

10. ワイヤー ロープ/ケーブルの最大キャパシティ

11. ドラムおよび固定滑車の位置角

12. ロープの記入項目モード

13. もし可能なら、詳しいドラム デッサンを提供しなさい:

注:ドラムは必要なタイプおよび割れ目のタイプの必要な必要性の引く処理に分けられる。

割れた必要性の内部の直径、外の直径、長さ、ワイヤー ロープ、ロープの溝（左右どちら）の方向の直径

私達の工場によって作り出される折るロープの溝のドラムおよびウィンチの現状に従って首尾よく適用された企業は次の通りある:
1.海兵隊員の機械類:沖合いオイル クレーン ウィンチ、係留ウィンチ、ケーブルのウィンチを、アンカー ウィンチ引く、ウィンチを水文学のウィンチ引く
2.石油産業:石油開発の装備、オイル記録車のウィンチ、オイルの改修機械、健康な機械、オイルのトラックのウィンチ、等
3.持ち上がる機械類:クレーン、タワー クレーンのウィンチ、ガントリー クレーン ウィンチ、クローラー クレーン ウィンチ、タイヤ クレーン ウィンチ
4.建設機械:造る壁のクリーニングのウィンチ、単一のドラム ウィンチ、二重ドラム ウィンチ
5。他の建設機械:ケーブルのウィンチ、タワー クレーン、杭打ち機、電気油圧ウィンチ
6.鉱山機械:発送のウィンチ、牽引のウィンチ、傾向があるウィンチ、等

デッサンの輪郭の構造

加工の技巧
