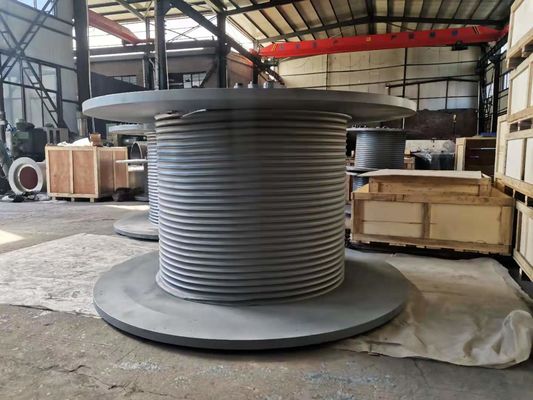

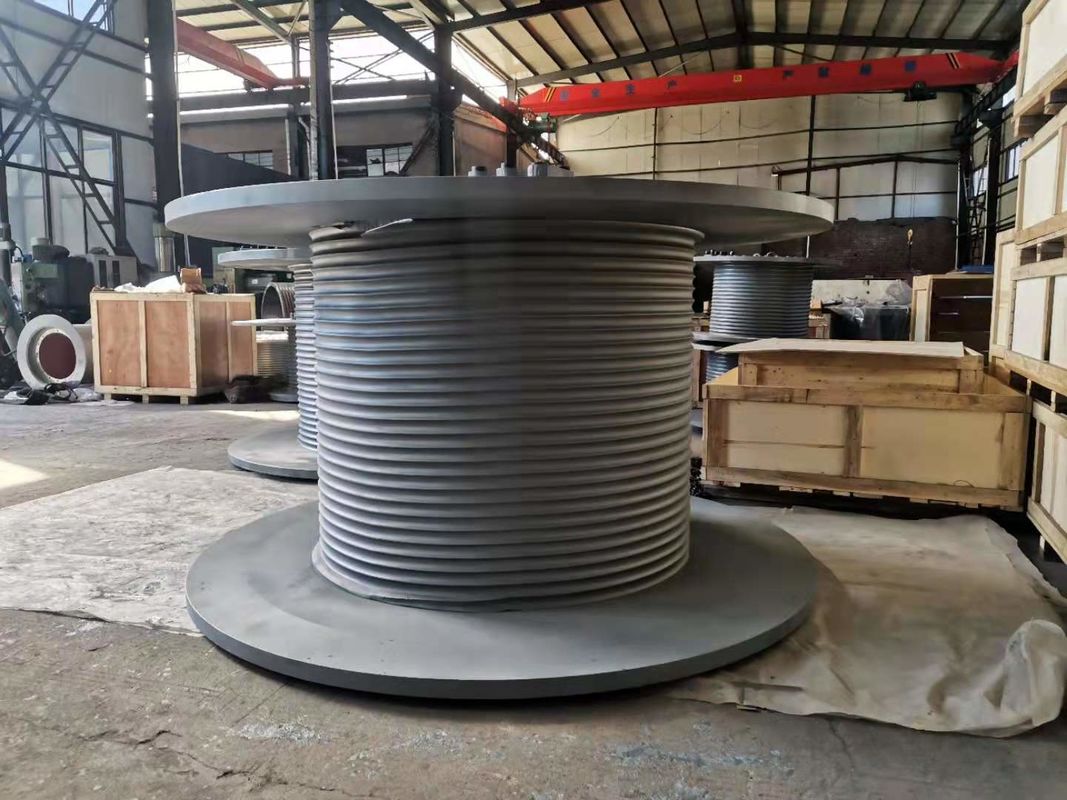

最高速度の高性能ロープのウィンチのドラムLbsの溝がある合金鋼

最高速度の高性能ワイヤー ロープLBSの溝がある合金鋼のウィンチのドラム

LBSはである外国からもたらされるワイヤー ロープの多層巻上げのために適した一種の溝の形態ドラムをたたく。この種類のロープの溝がドラム円周の方向のほとんどのセクションでフランジの端の表面と平行保たれ、非常に小さいセクションのフランジの端の表面とだけ横断するので、ロープの溝はそれ故に名前「折るロープの溝」回らなければならない。

実用的な使用の年はこの種類のドラムの特別なロープの溝の構造が、よくワイヤー ロープの二重折られたコード スロット システムについての多層巻綱の問題を解決できる保障するためにことをことを十分におよび発表会巻き枠滑らかににかかわるドラム巻綱の多層示したりおよびワイヤー ロープの耐用年数を非常に延長できるシステムはまだ最も有効な方法および最も完全である。テストはLebusのワイヤー ロープの指定に一致させるロープの溝との500%以上によってワイヤー ロープの生命を延長するドラム・カンことを示した。

環境の使用:

1. 屋外の使用は許可される;

2. 高度は2000Mを超過しない;

3. 周囲温度-30℃ | +65℃;

4. 雨、しぶきおよび塵の状態の下で働くことを。

このLBSはモデル次のとおりである巻き取る:LBSZ1080-1300

ドラムによってが1080mmであるRibasの直径を、長さである1300mm表す、

場所のサービスを、置く船のウィンチ ワイヤー ロープの鎖の関係か掘削装置をワイヤー ロープに、よりよくワイヤー ロープを保護するために操作を置くクレーン リンク ケーブル与えなさい。

ウィンチのドラムは石油掘削装置のウィンチ、ウィンチのドラムの重要な部分である

傷つけられたワイヤー ロープの1つの端はロープ クリップを通したドラム ロープ ソケット、およびもう一方の端に固定される

空車のガイドの車輪はトロリー滑車のグループに導入され、トロリー滑車のグループは取付けられている

ホック、コックおよびドリル管のひもと装備されている。ウィンチは働くとき、傷ついている

ドラムの鋼線ロープはドラムの肯定的で、否定的な回転によってロープを巻き、解放することの行為を実現する

ドラムはワイヤー ロープの速いロープの張力に耐え、ドラム構造は強さに会わなければならない

外で、しかしまた確認するためことを端正に巻くワイヤー ロープ。

ここ数十年間に石油開発のウィンチの開発によって、ウィンチはもっと現われる

伝達形態および構造の形態は、しかしウィンチのドラムの巻綱の規則は変更ではない、私達の会社LEBUSロープの溝を持っている明らかな利点を開発した。多層巻上げのために適したLEBUSロープの溝の二重線の形態は効果的に鋼線ロープの無秩序現象を減らすか、または避けることができる。drawworksのドラムの設計過程では、drawworksのドラムは、最下の直径の選択小さい、大きい開始範囲ガイド ブロック、ロープ ソケットの構造、ロープの溝の間隔、ロープの溝の位置を平行セクションの螺線形の角度備え、上昇セクションはドラム ロープの巻上げ、becausetの効果にこれのウィンチのドラム構造の調査影響を与え、特徴は、減るのを助けるか、または油田分野の起重機ドラム無秩序なロープ現象を、ワイヤー ロープおよびドラム生命の使用を延長するために避ける。

二重折るロープの溝はワイヤー ロープの巻を滑らかに、荷を積む各層の間で均等に配られて作る、この技術がワイヤー ロープの耐用年数を非常に延長すると練習は、500%以上ワイヤー ロープの生命を延長できるデータ ショー、減らすワイヤー ロープの損傷を、安全を改善し、ロープの取り替えのダウンタイムのための機械設備を減らすために証明した。


製品紹介

LBSは会うように使用されるかどれがのためのウィンチのドラムにとりわけ設計され、作り出される適用に溝を作った。ロープの直径に従って、長さおよび造り、私達は溝パターンを確認してもいい。

溝の特徴

1. それにあらゆる層で整然とした、均一強さを巻くワイヤー ロープを作る溝がとりわけある。

2. それはロープがドラムに課したこと厳密な力計算することができる。

3. 巻くことは上部の層押しつぶされるか、またはつままれるより低い層を防ぐ制御の下に全くある、

4. 溝によって、ドラムの連続的な溝は各ピッチのための動きの引きピッチを与えるために溝がピッチ ドラム半分のを渡って動く各Revelutionの2つのクロスオーバー ポイントを除いてフランジに平行である。

ワイヤー ロープのウィンチのドラムの設計パラメータ

1. ドラム直径

2. フランジ間の幅

3. ワイヤー ロープかケーブルの直径

4. ワイヤー ロープの回転方向:左右

7. ドラムの材料

8. フランジの直径

9. ワイヤー ロープの最高の労働量

10. ワイヤー ロープ/ケーブルの最大キャパシティ

11. ドラムおよび固定滑車の位置角

12. ロープの記入項目モード

13. もし可能なら、詳しいドラム デッサンを提供しなさい:

注:ドラムは必要なタイプおよび割れ目のタイプの必要な必要性の引く処理に分けられる。

割れた必要性の内部の直径、外の直径、長さ、ワイヤー ロープ、ロープの溝（左右どちら）の方向の直径

私達の工場によって作り出される折るロープの溝のドラムおよびウィンチの現状に従って首尾よく適用された企業は次の通りある:
1.海兵隊員の機械類:沖合いオイル クレーン ウィンチ、係留ウィンチ、ケーブルのウィンチを、アンカー ウィンチ引く、ウィンチを水文学のウィンチ引く
2.石油産業:石油開発の装備、オイル記録車のウィンチ、オイルの改修機械、健康な機械、オイルのトラックのウィンチ、等
3.持ち上がる機械類:クレーン、タワー クレーンのウィンチ、ガントリー クレーン ウィンチ、クローラー クレーン ウィンチ、タイヤ クレーン ウィンチ
4.建設機械:造る壁のクリーニングのウィンチ、単一のドラム ウィンチ、二重ドラム ウィンチ
5。他の建設機械:ケーブルのウィンチ、タワー クレーン、杭打ち機、電気油圧ウィンチ
6.鉱山機械:発送のウィンチ、牽引のウィンチ、傾向があるウィンチ、等

デッサンの輪郭の構造

加工の技巧
