10T 電動リッチ 持ち上げ・引く機器に使用されるスロール装置
ドラム の 袖 の 利点
スプリット型ドラムフェンス・スキンが設置されたとき,スプリットフェンス・スキンの袖は,スムーズなスロットレスドラムに包まれ,ボルトまたは溶接によってドラムと密接に接続されます.表面の外のドラムの元の滑らかな表面は,レバスの形になるように 双重折りたたみロープ溝リンチを修正したり,ドラムを交換したりするのに便利です.
生産設備
私たちの工場は2000以上のセットを 鋳造,鍛造,ギア加工,シート金属スタンプ,ニッティング,熱処理,機械加工などの先進機器を持っています.ドイツのCW1000加工センター,CNC四軸,五軸連結加工センター,CNCパンチ,大型CNCホービングギア磨き機,大型CNC床掘削と磨き機,真空電子ビーム溶接,CNC 溶接ロボットと 80 ロールマシン,その他の高度な加工機器.
テクニカルパラメータ
| 違う | ワイヤの直径 (mm) | 引力 (KN) | 回転方向 | ドラム直径 (mm) | ドラムの長さ (mm) |
1
| 3~8 | 3〜10 | 左手 右手 | >160 | <1000 |
2
| 10~16 | 12~20 | 左手 右手 | >320 | <1000 |
3
| 18~24歳 | 20~80 | 左手 右手 | >480 | <1000 |
4
| 26~32 | 100~120 | 左手 右手 | >640 | <1000 |
5
| 34~40 | 150~200 | 左手 右手 | >800 | <1000 |
6
| 42~50 | 240~400 | 左手 右手 | >1000 | <1000 |
概要
製品名 | ケーブルリッチドラム |
ドラム数 | シングル か ダブル |
ドラムデザイン | LBS グルーブ またはスパイラル グルーブ |
材料 | 炭素不酸化鋼と合金鋼 |
サイズ | カスタマイズ |
適用範囲 | 建設 鉱山 ターミナル 運用 |
電力源 | 電気・水力 |
ロープ容量 | 100~300M |
製品の特徴:
1. スールワイヤロープ電動ウィンチ
2自動ロープの配置が実現できます
3コンパクトな構造と合理的な設計
4ワイヤロープの緊張を保持し,しっかりとリッチとクレーン
5ロープを張る力を維持するためにロープに逆力を供給することができます.ロープとHPUは取り外されます.

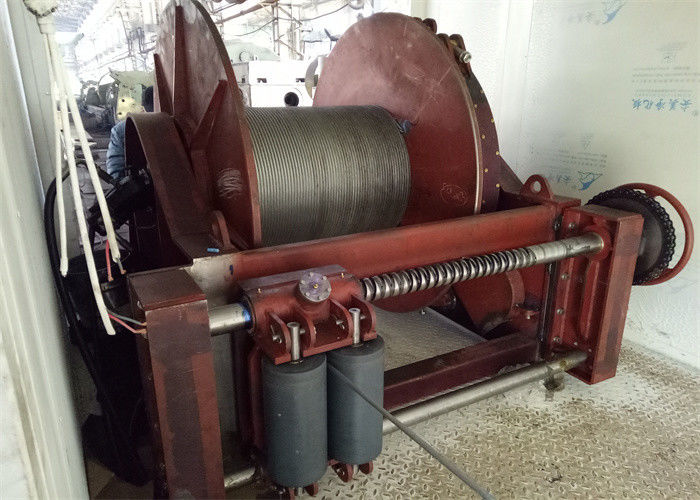

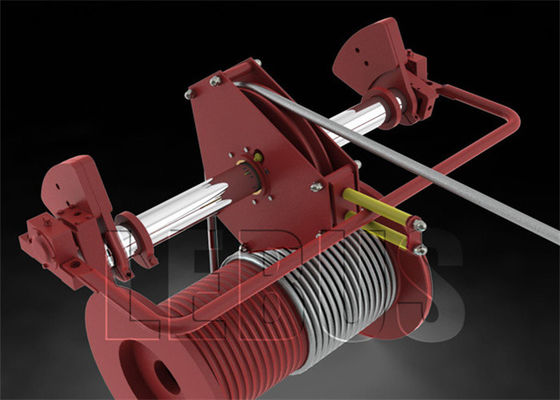

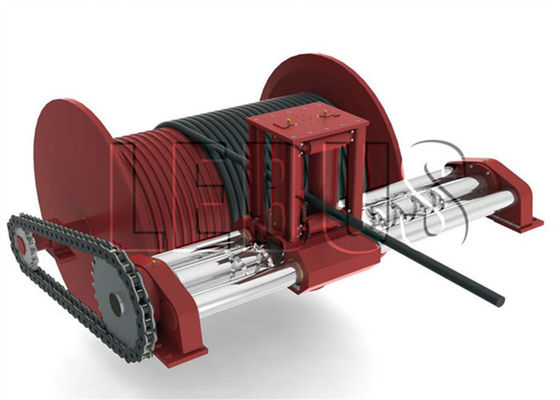

スロール装置:
1ロープの巻き込み装置は,ロープの輪を前後へと動かすために,二重回転螺旋の原理を採用しています.使いやすい安全で信頼できます
2ロープを配置する装置は,出力部分,トランスミッションボックス,クラッチ,螺旋袖部分,ロープサポート部分,ベースという6つの部分で構成されています.
3. インストールプロセスでは,リッチの変換の任意の部分を必要としません,リッチモーター側で外輪をインストールする必要があり,モーターの出力です.
駆動原理:
ウィンチドラム - ギアボックス - スクロール袖の回転 - ロープホイールの回転運動.
