商品の詳細:
お支払配送条件:
|

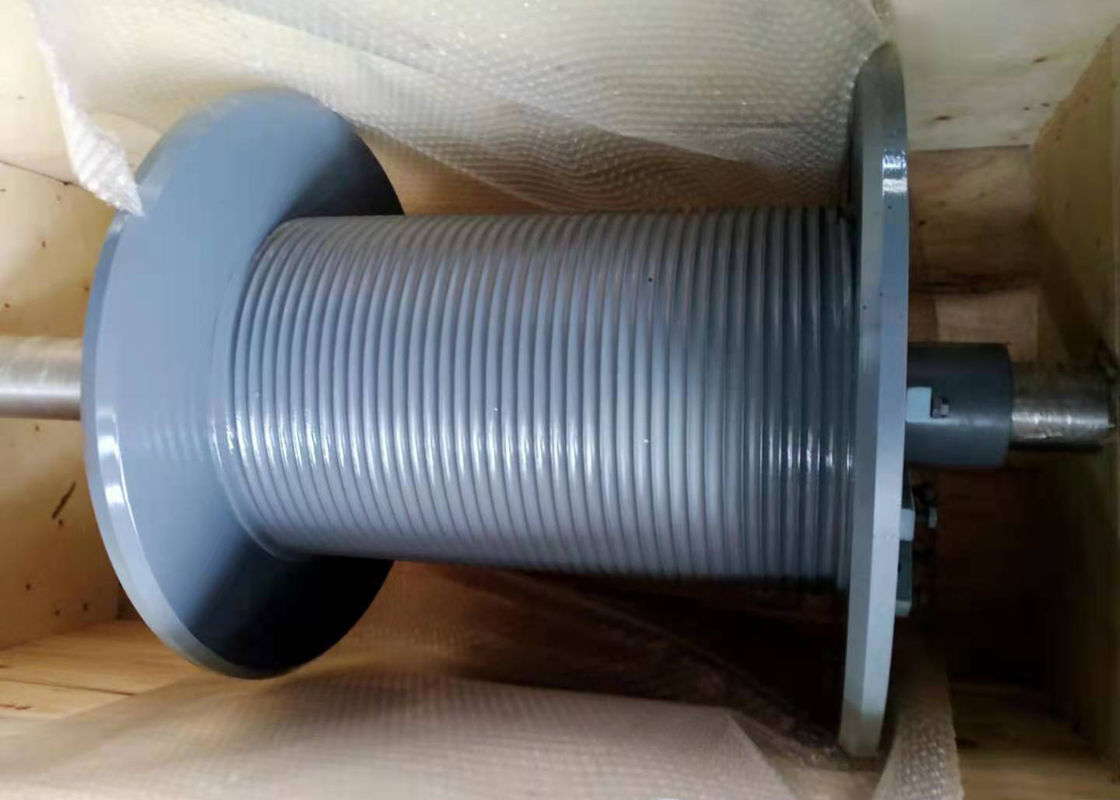

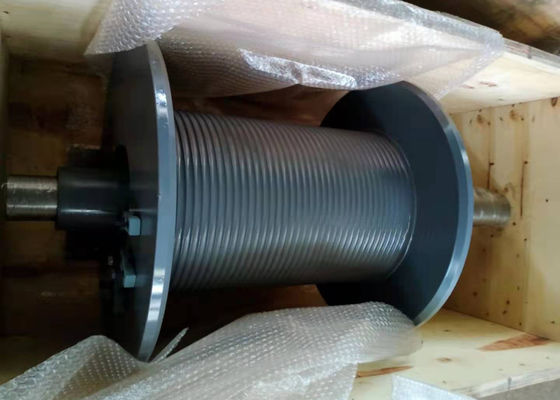

| 製品名: | 溝があるウィンチのドラム | 材料: | 合金鋼 |
|---|---|---|---|
| 溝のタイプ: | 螺線形の溝 | 表面処理: | 熱いスプレー亜鉛 |
| 表面色: | グレー | 構造: | 溶接される |
| Dia.ofロープ: | 6mm | 層: | 1つの層 |
| 使用: | アセンブリ ウィンチ | ロープ容量: | 40M |
| ハイライト: | ABS溝があるウィンチのドラム,溝があるウィンチのドラム,40mロープの巻上げのドラム |
||

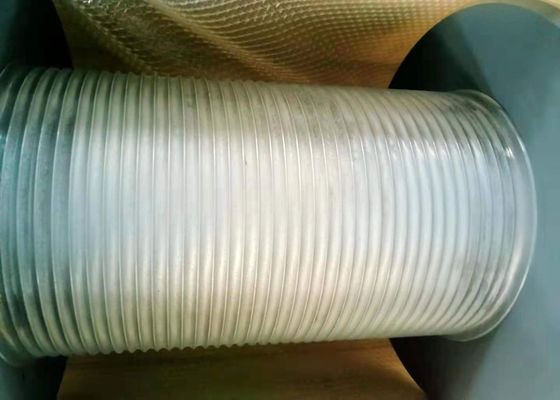

それはウィンチのドラムのあらゆる円の2つの平行溝そして2つの交差させた溝で構成される。
多くの層を巻くワイヤー ロープの必要性がlebusの溝固定できるときを通した上部ロープそしてより低いロープのクロスオーバー ポイントは交差させた溝でクロスオーバー ポイントを制御し、作ることができる交差させた溝、終わった。平行溝では、上部ワイヤー ロープの缶は2より低いロープによって形作られる溝に落ちる。それは上部ワイヤー ロープと低いワイヤー ロープ間の安定した構造を形作ることができる。別の側面へのワイヤー ロープのリターンが滑らかに上り、戻るために、終りのビードのフランジ ワイヤー ロープを導くことができる時。この構造私達のlebusの溝に多層巻上げを実現し、きたないロープを避けさせる。但し、通常の螺線形の溝だけは滑らかに巻くために最初の層の巻上げ、しかしそれを滑らかに作るためにきたないロープ問題を起こして特に容易である第2層を導くことができない。
あなたの状態に従って、圧力ロープ装置がないので、あなたの動きはドラムとワイヤー ロープ間の摩擦力に頼るべきである。ワイヤー ロープが、それがであるドラムとワイヤー ロープの摩擦を高めて必要入れることを防ぐためには。螺線形の溝と比較されて、lebusの溝に2平行ラインの区分があり、2つはラインの区分を交差させた、従ってlebusにワイヤー ロープは入れることを防ぐことができるより大きい摩擦がある。
1. ドラムのフランジは垂直負荷の下であらゆる条件で壁を、ドラムをたたくためにである。
2。ロープは巻くことの過程において張力の下でロープが溝の壁に対して押しつぶされるように保たれなければならない。巻くことがこの条件を満たすことができない場合出版物のローラーは使用される。ロープの張力が少なくとも2%の破損張力または10%の労働量べきであることが一般に推薦される。
3. 艦隊の角度の範囲は一般に決して1.5度以上および0.25度以下べきである。
4. sheaveがドラムから解放されるワイヤー ロープによってが行き渡るとき、sheaveの中心はドラムの中心にあるべきである。
5. ロープは、最大負荷の下で円形、緩くない保たれなければならない。
6. ロープは回転拘束構造でなければならない。
Plsの測定別の負荷の下のロープの直径の変更
| therの名前: | 建築工業建築材料を持ち上げる電気ロープのwinche |
| 起重機の速度 | 0.95-1.27m/s |
| 速度を回しなさい | 720-960 r/min |
| ロープの直径 | 3-30mm |
| 吊り鎖のタイプ | ワイヤー |
| 方向回転 | 左右どちら |
| 適用 | 起重機 |
| 変数 | 設計することができる |
| 適用 | 鉱山、石油開発、または炭鉱 |
| ドラム直径 | 900mm |
| ドラム幅 | 600mm |
| いいえ: | ワイヤー直径（mm） | 引っ張る力（KN）を | 回転方向 | ドラム直径（mm） | ドラム長さ（mm） |
| 1 | 3~8 | 3~10 | 左、右 | >160 | <1000> |
| 2 | 10~16 | 12~20 | 左、右 | >320 | <>1000 |
| 3 | 18~24 | 20~80 | 左、右 | >480 | <>1000 |
| 4 | 26~32 | 100~120 | 左、右 | >640 | <>1000 |
| 5 | 34~40 | 150~200 | 左、右 | >800 | <>1000 |
| 6 | 42~50 | 240~400 | 左、右 | >1000 | <>1000 |
