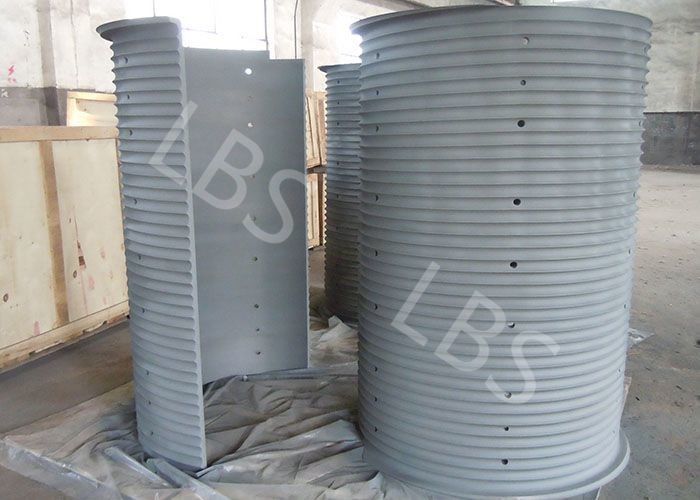

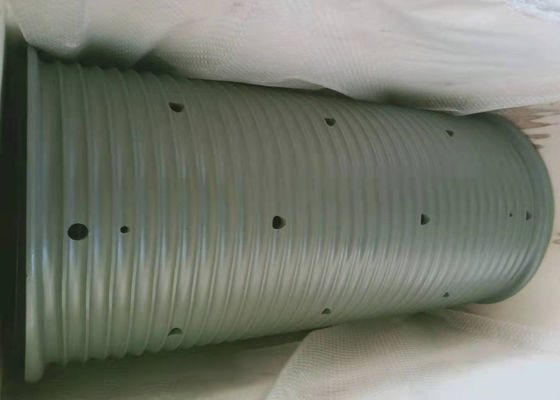

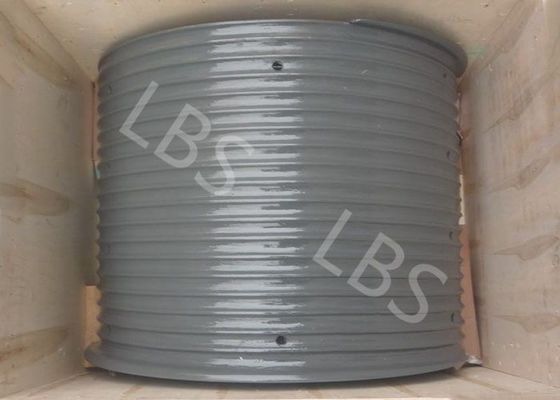

| 製品名: | 溝があるスチール ドラムの袖 | 材料: | Q235/Q355B/Q355D/Q355E |
|---|---|---|---|
| 溝のタイプ: | Lebusの溝 | 表面処理: | スプレー亜鉛金持ちのプライマー |
| 表面色: | 灰色 | 結合方式: | 溶接されるか、またはボルトで固定される |
| Dia.ofロープ: | 4~80mm | 層: | 2~20の層 |
| 使用: | アセンブリ ウィンチ | 機械化に溝を作ること: | CNCの機械化 |
| ハイライト: | Lebusの溝の袖,12mmのlebusの溝 |
||
外ワイヤー ロープの静的な張力:10KN;
外ワイヤー ロープの速度:≥ 1.00m /s;
ロープ容量:450m;
ワイヤー ロープの直径:12mm;
ドラム直径:220mm;
ドラム幅:307mm;
モーター モデル:YBJ-11.4;
モーター力:11.4KW;
モータ速度:1470r/min;
総速度の比率:41;
ウィンチの重量:578Kg;
モーターを含んで;
次元:1073×766×727 mm;
防爆磁気始動機:QBZ-80/1140/660;
防爆制御ボタン:LA81-3.
ドラムはウィンチの重要な部分の1つである
LBSはである一種の外国からもたらされるワイヤー ロープの多層巻上げのための溝ドラムをたたく。このような理由でドラムのロープの溝
円周セクションのほとんどは非常に小さいセクションおよびフランジの端の表面交差でだけ、フランジの端の表面に平行保たれる、
但し、のそれの現象が回転示されるも「折るロープの溝」とある。
実用的な使用の年はこの種類の特別なロープの溝の構造が付いているドラムがよく多層巻綱の難しさを解決できると証明した
二重折るケーブルの溝システムはドラムの多層巻くワイヤー ロープが完全に滑らかにに引出され、ドラムから転がることを保障する
このシステムは今でも最も有効で、最も完全な方法ワイヤー ロープの生命を延長することである。テストはワイヤー ロープの指定を含む使用がロープの溝に一致させることを、Lebusのワイヤー ロープの生命を延長するドラム・カン500%以上示した。
LBSは溝をする均等に層の間で配られる負荷をロープをかけワイヤー ロープの生命を非常に延長すると練習は証明する。実際、テスト表面は500%以上ワイヤー ロープの生命をによって拡張できる。ワイヤー ロープの損傷を減らすことは安全を高め、機械ダウンタイムを減らす。
袖の材料:低炭素鋼鉄20#、16Mn、Q235B、Q355B/D/E
| いいえ: | ワイヤー直径（mm）: | 回転方向 | 主要なドラム 直径（mm） |
主要なドラム長さ（mm） | 適用 |
| 1 | 8 10 13 | 左、右 | 430 | 763 | オイルの改修の装備のウィンチ、 ウィンチを引くこと タワー クレーン |
| 2 | 13 18 20 | 左、右 | 623 | 1144 | 工学ウィンチ、 持ち上がるウィンチ、クローラー クレーン |
| 3 | 22 25 26 | 左、右 | 730 | 1220 | オイルの改修の装備、 記録のウィンチ |
| 4 | 18 22 32 | 左、右 | 670 | 1240 | 掘削装置のウィンチ、 drawworks |
| 5 | 28 32 36 40 | 左、右 | 560 | 630 | 回転掘削装置のウィンチ、 持ち上げ装置 |
| 6 | 26 28 32 45 | 左、右 | 760 1146 | 1970 1765 | 沖合いにクレーン、 ウィンチを繋ぎ止める海洋クレーン |
必要なロープの溝のドラム:溝が付いているロープ ドラムはそれらに直接割り込んだ（ボルトで固定されたか、または溶接されたフランジの有無にかかわらず、要求に応じて）。フランジが付いているウィンチのドラムは、顧客の要求に従って、ドラムのボディに、LBSの溝直接フランジ溶接されるか、またはねじボルトで固定される切られる。溝の幾何学はロープの構造、直径および長さと適用によって定められる。ドラムに実際の作動条件のための必須の取付け次元がある。
大将と比較されて非（滑らかな）ドラムに溝を作り、螺線形の溝があるドラムに多層鋼線ロープの端正な巻上げで、溝があるスチール ドラムの袖明らかな利点がある。二重折目ロープの溝Lbsは鋼線ロープの巻上げをより滑らかにさせ、層間の負荷は均等に配られ、鋼線ロープの整理の過程においてかむ不規則で、無秩序な巻上げおよびロープを減らし鋼線ロープの損傷を減らし、鋼線ロープの耐用年数を延長し、装置操作の安全を改善し、そして無秩序なロープの取り替えによる機械設備の操業停止の時を避ける。
